1. UAS KELOMPOK
Rangkaian UAS KELOMPOK 20
1. Sebutkan nama nama sensor yang terdapat pada gambar rangkaian diatas
a. Infrared sensor, Flame sensor, gas sensor
b. Flame sensor, PIR sensor, sound detector
c. Gas sensor, Flame sensor
d. PIR sensor, water sensor
e. Touch sensor, Flame sensor
Jawaban : c
2. Sebutkan perbedaan sensor MQ-2 dengan sensor MQ-6
Jawaban :
Sensor MQ-2 adalah jenis sensor gas yang dapat mendeteksi (sensitiv) LPG, i-butana, alkohol, hidrogen dan asap.
Sensor gas ini tersusun oleh senyawa SnO2 dengan sifat konduktifitas(penghantar) rendah pada udara bersih. Sifat konduktifitas semakin naik jika konsentrasi gas asap semakin tingi di sekitas sensor ini.
sedangkan
Sensor gas MQ-6 ini mempunyai sensitivitas yang kecil terhadap zat alkohol dan asap rokok. Sensor gas MQ-6 merupakan sensor yang mempunyai respon cepat terhadap lpg (Liquid Petroleum Gas), stabil dan tahan lama serta dapat digunakan dalam rangkaian drive yang sederhana. Sensor gas MQ-6 biasa digunakan didalam perlengkapan mendeteksi kebocoran gas dalam kegiatan rumah tangga dan industri, yang cocok untuk mendeteksi lpg, iso-butane, propane, lng, serta menghindari gangguan dari pendeteksian zat Alkohol, asap masakan, dan rokok untuk mengurangi kesalahan pendeteksian.
Kritik dan Saran :
1. Tambahkan Resistor pada LED dan serikan
2. Berikan resistor pada op amp sebelum menuju Transistor
Perbaikan :
2. UAS PRIBADI
Rangkaian UAS PRIBADI
1. sebutkan apa aja output yang digunakan pada rangkaian tersebut
a. lamp, buzzer, relay
b. buzzer, led, motor dc
c. lamp, led, resistor
d. motor dc, battery, resistor
e. led, buzzer, resistor
Jawaban : b
2. Apa gunanya voltmeter yang dipasang pada rangkaian tersebut
Jawaban : voltmeter tersebut berguna untuk membaca berapa tegangan yang keluar serta melewati komponen tersebut.
Kritik dan Saran :
1. Ganti IR sensor menggunakan PIR sensor
2. Ganti Vibration sensor menggunakan Water sensor
 |
| perbaikan rangkaian UAS Pribadi |
[KEMBALI]

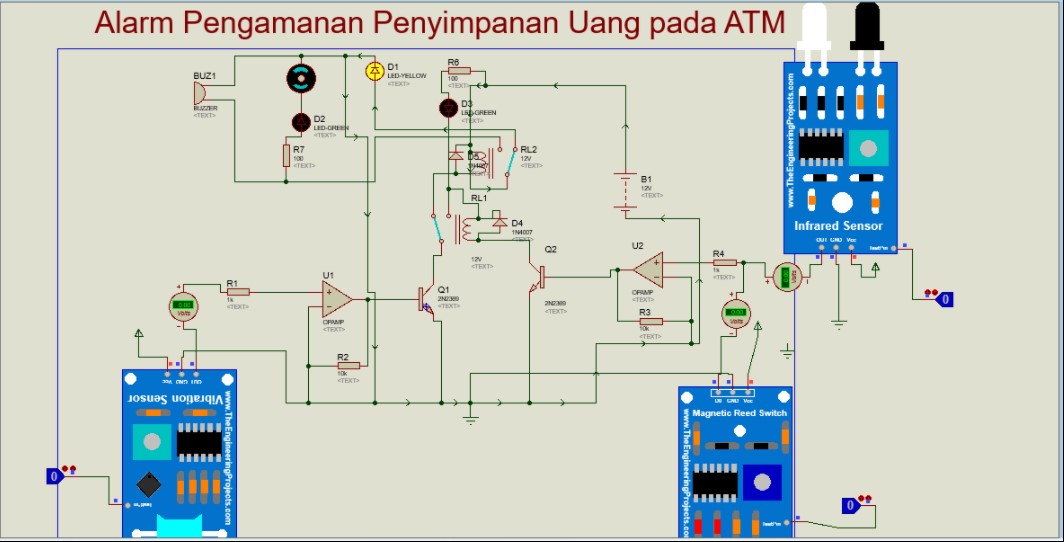

- Alarm Pengaman Penyimpanan Uang pada ATM (Elfiwani Juliaranti 1910952006)
Saran :
- Ubah nilai Rf agar fungsi op-amp sebagai penguat dapat dilaksanakan
- Tambahkan sensor Infra-red pada rangkaian
- Tambahkan dioda, paralel dengan kumparan relay
- Tambahkan resistor yang dipasang seri dengan LED
Perbaikan :
- Jebakan Tikus Otomatis (Jihan Nabila Arini 1910953023)
Saran :
1. Tambahkan resistor pada kaki basis transistor
2. Tambahkan voltmeter pada input dan output OpAmp serta pada output sensor
3. Motor2 dan motor1 dihubungkan secara seri
4. Tambahkan baterai pada motor2 dengan arah berlawanan dengan baterai pada motor 1 dan hubungkan ke kaki relay sebelah kanan
5. LED dan resistor dihubungkan secara seri
Perbaikan :
- Aplikasi Fotodioda Sebagai Kendali Pada Robot Mobil Line Follower (Reyantiza Harsel 1910952017)
1. Tambahkan satu sensor lagi pada rangkaian.
Perbaikan :
- Rangkaian Kontrol Kebakaran Hutan (Nindy Rahmatul Ulya 1910951013)
Saran :
1. Pisahkan suply rellay dengan suply motor
2. Serikan LED dengan resistor
Perbaikan :
Incubator Telur (Dina Kurnia Wahyuni 1910951014)
Saran :
1. Tambahkan resistor antara output op amp dengan transistor
2. Hubungkan LED Red dan resistor (R7) secara seri dan diparalelkan dengan supply (B1)
3. Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm
4. Tambahkan voltmeter pada setiap output OpAmp
Perbaikan :
Rangkaian UAS Kelompok : klik disini
Rangkaian UAS Pribadi : klik disini
