Tugas Pendahuluan Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video Simulasi

6. Link Download

1. Kondisi

[Kembali]

    Kondisi awal LED mati lalu hidup bergantian dari pinggir ke tengah secara berurutan

2. Gambar Rangkaian Simulasi

[Kembali]

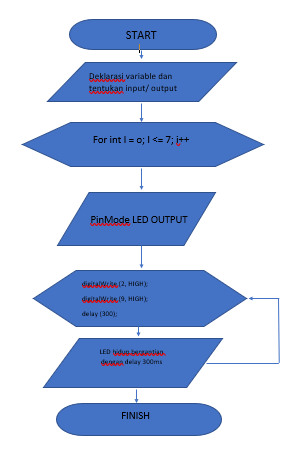

3. Flowchart

[Kembali]

4. Listing Program

[Kembali]

int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};

void setup()

{

  for (int i =0; i <= 7; i++)

  {

    pinMode (led[i], OUTPUT);

  }

}

void loop()

{   digitalWrite(2, HIGH);

    digitalWrite(9, HIGH);

    delay(300);

    digitalWrite(3, HIGH);

    digitalWrite(8, HIGH);

    delay(300);

    digitalWrite(4, HIGH);

    digitalWrite(7, HIGH);

    delay(300);

    digitalWrite(5, HIGH);

    digitalWrite(6, HIGH);

    delay(300);

    digitalWrite(2, LOW);

    digitalWrite(9, LOW);

    delay(300);

    digitalWrite(3, LOW);

    digitalWrite(8, LOW);

    delay(300);

    digitalWrite(4, LOW);

    digitalWrite(7, LOW);

    delay(300);

    digitalWrite(5, LOW);

    digitalWrite(6, LOW);

    delay(300);

}

5. Video Simulasi

[Kembali]

    Pada rangkaian menggunakan Arduino UNO dengan menggunakan listing program seperti diatas. Output yang digunakan yaitu menggunakan LED-Yellow dimana seperti kondisi yang diminta yaitu LED akan menyala dari pinggir ke tengah secara berurutan. LED digunakan sebanyak 8 buah LED yang diletakan pada pin 2 sampai pin 9 pada Arduino. Prinsip kerjanya yaitu LED akan menyala dari LED pada pin 2 dan LED pada pin 9, dan selanjunya secara bergiliran akan menyala LED pada pin 3 dan LED pada pin 8, ketika sudah semua LED menyala maka LED dari pinggir akan mati secara bergilir, dan seterusnya.

6. Link Download

[Kembali]

    Listing Program disini

    Rangkaian disini

    Video Simulasi disini
